Здалеку це виглядає просто — вежа з вогнем на вершині, що обертається у темряві. Але за цим простим образом ховається складна оптична система, відточена інженерами протягом кількох століть. Маяк — це не просто яскраве світло, а точний навігаційний прилад із власним характером, який мореплавці впізнають серед десятків інших вогнів на горизонті. Розповімо, як працює маяк, яка оптична система робить його видимим за десятки кілометрів і чому кожна така споруда має унікальний код проблиску.

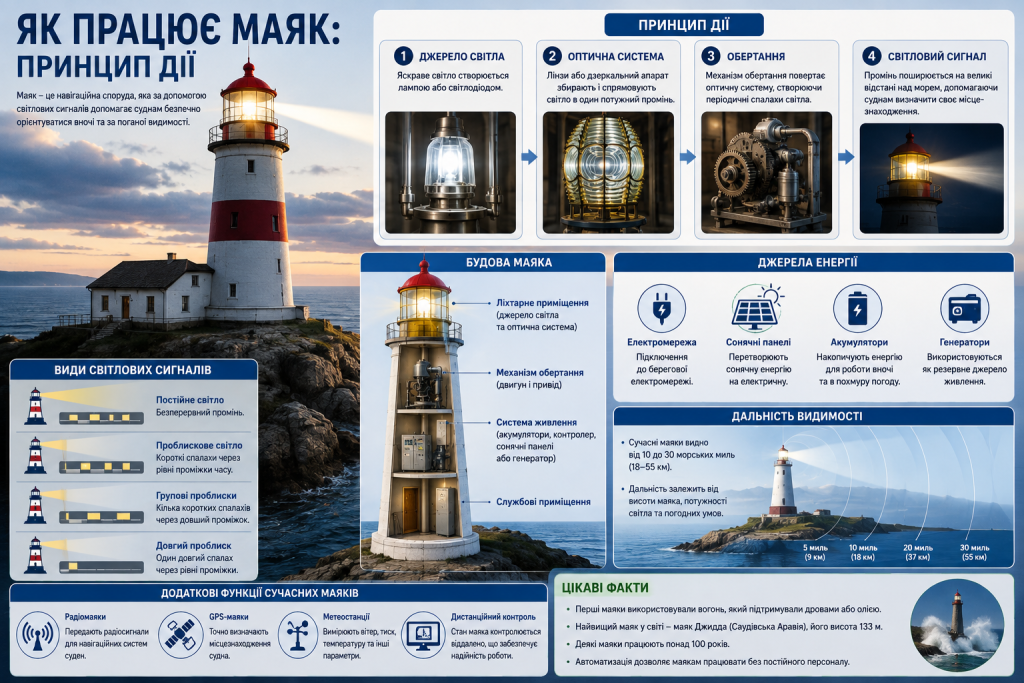

Як влаштований маяк зсередини
Зовні маяк виглядає як звичайна вежа, але всередині він являє собою складну систему взаємопов’язаних елементів, кожен із яких виконує конкретну функцію. Сама вежа лише забезпечує висоту, необхідну для того, щоб промінь світла сягав якомога далі над горизонтом.
На вершині вежі розміщують ліхтарну кімнату — скляну надбудову, де знаходиться основне обладнання: оптична система, джерело світла і механізм обертання. Саме конструкція ліхтарної кімнати і оптики визначає, наскільки далеко видно маяк і яким є його характер проблиску.
Висота і далекість видимості
Чим вища вежа маяка, тим далі видно його промінь завдяки кривизні Землі. Висота безпосередньо впливає на далекість видимості, яку вимірюють у морських милях. Саме тому маяки на небезпечних ділянках узбережжя будують якомога вищими.
Основні елементи конструкції маяка:
- вежа — забезпечує необхідну висоту для максимальної видимості;
- ліхтарна кімната — захищений скляний простір для оптики і джерела світла;
- оптична система — збирає і спрямовує світло у потужний промінь;
- механізм обертання — задає ритм проблиску, унікальний для кожного маяка;
- службові приміщення — для персоналу і технічного обладнання.
Лінза Френеля: серце кожного маяка
Справжньою революцією у будівництві маяків стала лінза Френеля, розроблена французьким фізиком Огюстеном-Жаном Френелем на початку XIX століття. Саме вона перетворила маяк із простого вогнища на потужний навігаційний прилад, видимий за десятки кілометрів.
Той, хто вперше бачить лінзу Френеля зблизька, дивується: замість звичайного товстого скла — тонкі концентричні кільця різного нахилу, що складаються в єдину систему і разом роблять те, чого не могла досягнути жодна попередня оптика.
Принцип роботи лінзи
Звичайна опукла лінза великого діаметра, здатна збирати світло в потужний промінь, мала б бути надто важкою і товстою для практичного використання. Френель вирішив цю проблему, “розрізавши” лінзу на тонкі концентричні кільця і розташувавши їх в одній площині під різними кутами.
Результат вражав: тонка і відносно легка лінза з кільчастою структурою збирала стільки ж світла, скільки масивна традиційна оптика, але важила в десятки разів менше і пропускала значно більше корисного світлового потоку.
Лінзи Френеля класифікують за порядками — від першого, найбільшого і найпотужнішого, до шостого, найменшого. Маяки першого порядку встановлювали на найнебезпечніших ділянках узбережжя, де видимість мала бути максимальною.
Джерела світла: від вогнища до світлодіода
Протягом кількох сторіч принцип роботи маяка залишався незмінним — дати яскраве світло, яке буде видно здалеку. Але самі джерела цього світла змінювалися докорінно разом із розвитком технологій.
Хто вивчає еволюцію маяків, той бачить у ній стислу історію технологічного прогресу людства: від смоляних факелів до ядерних джерел живлення і світлодіодів — кожна епоха залишила свій слід у ліхтарних кімнатах по всьому світу.
Основні джерела світла, які використовували в маяках протягом історії:
- Відкрите вогнище — перші маяки давнини, де на вершині вежі просто палили дрова чи смолу.
- Масляні лампи — значно ефективніші й керованіші джерела, що дозволили вперше поєднати їх із дзеркалами і лінзами.
- Газові пальники — з середини XIX століття гас і ацетилен забезпечили яскравіше і стабільніше полум’я.
- Електричні дугові лампи — поява електрики дозволила різко збільшити яскравість без збільшення розмірів обладнання.
- Галогенні і металогалогенні лампи — основні джерела світла маяків у XX столітті.
- Світлодіоди — сучасний стандарт, що поєднує надзвичайно тривалий ресурс роботи з мінімальним енергоспоживанням.
Для наочності порівняємо основні джерела світла маяків у таблиці:
| Джерело світла | Епоха | Основна перевага |
|---|---|---|
| Відкрите вогнище | Давнина | Доступність |
| Масляна лампа | XVII-XIX ст. | Керованість |
| Газовий пальник | XIX-XX ст. | Яскравість |
| Електрична лампа | XX ст. | Потужність |
| Світлодіод | XXI ст. | Довговічність і економічність |
Унікальні сигнали проблиску кожного маяка
Одне з найважливіших завдань маяка — дати морякові можливість точно визначити, який саме маяк він бачить. Адже вночі на горизонті може бути кілька вогнів, і помилка в ідентифікації може коштувати судну дуже дорого.
Вирішення цієї проблеми просте й ефективне: кожен маяк має власний унікальний характер проблиску — специфічну комбінацію тривалості спалахів і пауз між ними. Цей “код” зафіксований у лоцманських картах і навігаційних посібниках, якими користуються капітани.
Основні типи характерів проблиску
Характери проблиску маяків поділяють на кілька основних видів залежно від ритму чергування світла і темряви.
Основні типи сигналів маяків:
- постійне світло — маяк світить без перерв, без жодних проблисків;
- проблискове світло — рівні короткі спалахи з однаковими темними паузами;
- групове проблискове — певна кількість спалахів у групі, потім довга пауза;
- затьмарюване — переважно світло з короткими темними перервами;
- ізофазне — рівні проміжки світла і темряви однакової тривалості.
Частоту і тривалість проблисків зазначають у навігаційних документах у стандартизованому форматі. Наприклад, позначення “Fl(3) 15s” означає групу з трьох проблисків із загальним циклом 15 секунд — саме за таким описом моряк упізнає конкретний маяк навіть уперше опинившись у цих водах.
Механізм обертання і формування характеру
Для створення ефекту проблиску використовують або обертання оптичної системи навколо джерела світла, або електронне перемикання. У класичних маяках лінза Френеля оберталася на спеціальних підшипниках, занурених у ртуть — це забезпечувало надзвичайно плавне і рівне обертання навіть масивних оптичних систем.
Сучасні маяки переважно використовують нерухому оптику з електронним управлінням ритмом спалахів, що значно спрощує обслуговування і підвищує надійність роботи.
Сучасний маяк: автоматика і дистанційний контроль
Більшість маяків у сучасному світі повністю автоматизовані. Постійна присутність доглядача на об’єкті більше не потрібна — датчики і системи дистанційного контролю відстежують роботу обладнання і миттєво сигналізують про будь-які несправності.
Живлення маяків забезпечують від електромережі, а в разі її відсутності — від автономних генераторів або сонячних батарей. Сонячна енергетика стала особливо поширеною для маяків на островах і у важкодоступних місцях, де підведення кабельного живлення економічно недоцільне.
Попри стрімкий розвиток GPS і електронних навігаційних систем, маяки й досі залишаються важливим елементом морської безпеки. Вони функціонують незалежно від супутникового сигналу і залишаються надійним орієнтиром навіть тоді, коли електроніка дає збій або навмисно виводиться з ладу.
